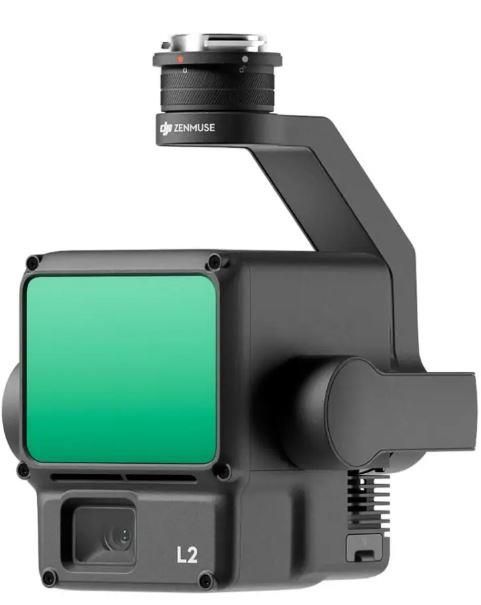

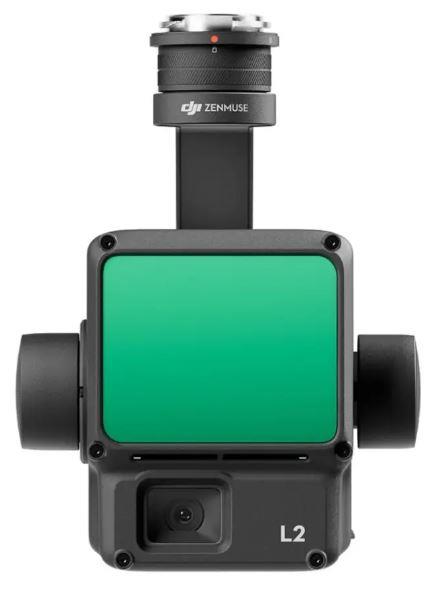

DJI Zenmuse L2

DJI Zenmuse L2 on integreeritud georuumiliste andmete kogumise süsteem. DJI Zenmuse L2 integreerib kaadri LiDAR, suure täpsusega IMU süsteemi ja 4/3 CMOS RGB kaardistamiskaamera, pakkudes DJI lennuplatvormidele täpsemat, tõhusamat ja usaldusväärsemat georuumiandmete kogumist. Kui seda kasutatakse koos DJI Terraga, pakub see võtmed kätte lahenduse 3D-andmete kogumiseks ja suure täpsusega järeltöötluseks. Võimsa riistvara toel võimaldab DJI Zenmuse L2 keerukate objektide täpset skannimist laiendatud vahemikus ja kiiremat punktipilve hankimist. Toimingute ajal saavad kasutajad punktipilvede mudeleid kohapeal eelvaadata, taasesitada ja töödelda, kasutades DJI Terra loodud tööülesannete kvaliteediaruandeid, mis pakuvad lihtsat ja ühtset lahendust üldise tõhususe parandamiseks. See võimaldab kasutajatel saavutada ühekordse järeltöötlusega ülitäpseid punktipilve tulemusi.















KÕRGE TÄPSUS

Kombineerides GNSS-i ja suure täpsusega isearendatud IMU-d, saavutab see lahendus 4 cm vertikaalse ja 5 cm horisontaalse täpsuse.







ERAKORDNE TÕHUSUS

See on kohe pärast sisselülitamist töövalmis ja suudab ühe lennuga koguda nii georuumilisi kui ka RGB andmeid 2,5 km2 suuruselt alalt.





INTUITIVNE KASUTAMINE

Koos Matrice 350 RTK ja DJI Terraga pakub DJI Zenmuse L2 võtmed kätte lahendust, mida on lihtne kasutada, alandades tööläve.





30% TUTVUSTUSALA SUURENDAMINE

L2 suudab tuvastada 250 meetrit 10% peegeldusvõime ja 100 klx juures ning kuni 450 meetrit 50% peegelduvuse ja 0 klx juures. Tüüpiline töökõrgus ulatub nüüd kuni 120 meetrini, mis suurendab oluliselt tööohutust ja -tõhusust.













VÄIKSEMAD LASERI TÄPSID, TIHEDAMAD PUNKTIPILVED

Kuna DJI Zenmuse L2 on vähendatud täpi suurusega 4 × 12 cm @ 100 m, mis on vaid viiendik L1 omast, ei tuvasta DJI Zenmuse L2 mitte ainult väiksemaid objekte, millel on rohkem detaile, vaid suudab läbida ka tihedamat taimestikku, luues täpsemad digitaalsed kõrgusmudelid (DEM).



TOETAB 5 TAGASTAMIST

Tiheda taimestikuga aladel suudab L2 lehestiku all rohkem maapinna punkte.



EFEKTIIVNE PUNKTPILVEMÄÄR: 240 000 PTS/S

Nii ühe- kui ka mitmetagastusrežiimis võib DJI Zenmuse L2 saavutada maksimaalse punktipilvede emissioonimäära 240 000 punkti sekundis, mis võimaldab hankida rohkem punktipilve andmeid antud aja jooksul.



KAKS SKANNIMISREŽIIMI

DJI Zenmuse L2 toetab kahte skannimisrežiimi, pakkudes kasutajatele paindlikkust vastavalt nende ülesannete nõudmistele. Korduva skaneerimise režiimis suudab L2 LiDAR saavutada ühtlasemad ja täpsemad punktipilved, täites samas ülitäpse kaardistamise nõuded. Mittekorduvas skannimise režiimis pakub see suurema struktuuriteabe jaoks sügavamat läbitungimist, muutes selle sobivaks elektriliinide kontrollimiseks, metsandusuuringuteks ja muudeks stsenaariumideks.















RAAMIPÕHINE DISAIN

Kaadripõhise disaini tulemuseks on efektiivne punktipilve andmeedastuskiirus kuni 100%. Koos kolmeteljelise gimbaliga annab see rohkem võimalusi mõõdistamisstsenaariumidesse.





TÄPSEMINE

Suure täpsusega isearendatud IMU-süsteem koos drooni RTK-positsioneerimissüsteemiga andmete liitmiseks järeltöötluse ajal annab L2-le juurdepääsu ülitäpsele absoluutse asukoha, kiiruse ja asendi teabele. Lisaks parandab IMU süsteemi täiustatud keskkonnaga kohanemisvõime L2 töökindlust ja täpsust. Lengerde täpsus: reaalajas: 0,2°, järeltöötlus: 0,05°. Kalde/rullimise täpsus: reaalajas 0,05°, järeltöötlus 0,025°.





EI, MA HAHAN SOOJENDAMA

IMU-süsteemi jõudlust on oluliselt täiustatud ja see on sisselülitamise hetkel kasutamiseks valmis. Ja kaasasolev droon on valmis ülesandeid kohe alustama, kui RTK on FIX-olekus, pakkudes optimeeritud kohapealset kogemust.





4/3 CMOS, MEHAANILINE KAIK

Pikslite suurust on suurendatud 3,3 μm-ni ja efektiivsed pikslid ulatuvad nüüd 20 MP-ni, mille tulemuseks on üldine pildistamine ja rikastatud tõelise värvi punktipilvede üksikasjad. Minimaalne fotode intervall on vähendatud 0,7 sekundini. Kaardistamiskaamera säriaeg on kuni 200 000 korda, mis vähendab veelgi tegevuskulusid. Kui punktipilvede kogumist pole vaja, saab RGB-kaamera siiski teha fotosid ja videoid või koguda pilte nähtava valguse kaardistamiseks.













TÄIENDATUD KASUTUSKOGEMUS



Zenmuse L2 intelligentne tuvastusalgoritm toetab ülekande- ja jaotusliinide tuvastamist, jälgimist ja ristmike analüüsi, võimaldades poolautomaatset lendu ja andmete kogumist. Toetab teekonnapunkti, piirkonna ja lineaarse marsruudi tüüpe, et käsitleda mõõdistusülesandeid erinevates keskkondades. Töötamise ajal toetab DJI Pilot 2 kolme kuvarežiimi – RGB, punktipilv ja punktipilv/RGB kõrvutiekraan, esitades töötulemusi intuitiivsel viisil. RNG (Laser Rangefinder) aktiveerimine võimaldab juurdepääsu LiDAR-mooduli ja FOV-i keskel oleva objekti vahelisele kauguse teabele, suurendades lennuohutust. Samuti toetab see nelja reaalajas punktipilve värvimisrežiimi – peegeldusvõime, kõrgus, kaugus ja RGB. Pärast operatsiooni saab 3D-punktipilve mudelit otse albumis vaadata. Samuti saab liita mitme lennu 3D-punkti pilve mudeleid, mis võimaldab kohapeal teha otsuseid töökvaliteedi osas. Pärast punktipilveandmete kogumist loob rakendus DJI Pilot 2 automaatselt ülesande kvaliteedi aruande, et operaatorid saaksid kontrollida töötulemusi reaalajas ja kohapeal, muutes välitööd tundlikumaks ja muretumaks. Keerulistes töökeskkondades saavad kasutajad enne operatsiooni seadistada RTK tugijaamad, et ennetavalt vältida RTK andmete kadumist häirete, videoedastuse katkemise või muude probleemide tõttu. Pärast toimingut importige originaalfailid DJI Terrasse, et kasutada ülitäpsete mudelite ümberehitamiseks PPK-protsessi (kinemaatiline järeltöötlus).



ERINEVAD RAKENDUSSTSENAARIUMID

Koostöös DJI Enterprise lennuplatvormide ja DJI Terraga saab Zenmuse L2 rakendada maamõõtmise ja kaardistamise, elektri, metsanduse ja infrastruktuuri haldamise ning muude stsenaariumide jaoks. Maamõõtmine: droonilahendused koguvad kiiresti täpseid, geograafiliselt märgistatud andmeid, samal ajal kui fotogrammeetria tarkvara töötleb neid andmeid standardiseeritud väljundi saamiseks. Linnaplaneerimine: kujundage ja planeerige tõhusamalt 3D-reaalsusmudelitega, mis kajastavad täpselt pinnavormi ja arhitektuuriteavet. Hankige maastiku täpseid 2D-kaarte ja 3D-mudeleid nii sageli kui vaja, et tagada õige ja ajakohane klassifitseerimine. Kaardistage kiiresti koridore, nagu jõed, sillad ja teed, luues hoolduse ja kontrollimise hõlbustamiseks täpseid 2D- ja 3D-mudeleid. Arhitektuuritehnika: kaardistage suured töökohad, et hankida droonide abil üksikasjalikke ja täpseid andmeid. 2D-kaardid ja 3D-mudelid aitavad meeskondadel optimeerida projekti planeerimist ja kujundust. Edenemise jälgimine: Droonilahendused koos piltide ühendamise ja 3D-modelleerimistarkvaraga aitavad meeskondadel olla saidi edenemise ja ressursside jaotamise kohta täielikult kursis – hoides projekte õigel ajal ja õigel teel. Hoone ülevaatus ja hooldus: kaardistage ja modelleerige kiiresti hooneid, et digiteerida kontrolli- ja hooldusprotsess, vähendades kulusid ja hoides samal ajal personali turvaliselt. Varude mahu mõõtmine: saate varudest ja ehitusagregaatidest täpsed mahumõõtmised, kasutades aeropiltidega koostatud 3D-mudeleid. Muinsuskaitsealade modelleerimine: looge üksikasjalikud 3D-mudelid kultuuri- ja looduspärandi objektidest, digiteerides varasid säilitamise ja hariduse jaoks. Metsade majandamine: kasutage kõrge eraldusvõimega visuaalsete andurite ja multispektraalsete anduritega droone metsade kaardistamiseks, taimestiku proovide võtmiseks või metsade ja metsloomade tervise jälgimiseks ja haldamiseks. Veeressursside haldamine: kaardistage droonidega pinnavesi, väljavoolud ja palju muud, et hankida nõudmisel andmeid, hõlbustades ressursside haldamist ja vastavuse jälgimist suurtel aladel.













SPETSIFIKATSIOONID

Toote nimi: DJI Zenmuse L2

Mõõdud (pikkus x laius x kõrgus): 155 × 128 × 176 mm

Kaal: 905 ±5 g

Võimsus: 28 W (tavaline), 58 W (max.)

IP reiting: IP54

Toetatud lennukid: Matrice 300 RTK (vajalik DJI RC Plus), Matrice 350 RTK

Säilitustemperatuur: -20° kuni 60°C

Üldine töötemperatuur: -20° kuni 50°C

Tuvastamisulatus: 450 m @ 50% peegeldusvõime, 0 klx; 250m @10% peegelduvus, 100 klx. Tüüpilised andmed. Mõõdetud tasapinnalise objektiga, mille suurus on suurem kui laserkiire läbimõõt, langemisnurk on risti ja nähtavus atmosfääris on 23 km. Hämaras valguses suudavad laserkiired saavutada optimaalse tuvastusulatuse. Kui laserkiir tabab rohkem kui ühte objekti, jagatakse lasersaatja koguvõimsus ja saavutatav ulatus väheneb. Maksimaalne tuvastusulatus on 500 m.
Punktipilve määr: ühekordne tagasitulek: max. 240 000 pts/s; Mitu tagastamist: max. 1 200 000 pt/s

Süsteemi täpsus: Horisontaalne: 5 cm @ 150 m; Vertikaalne: 4 cm @ 150 m
Reaalajas punktipilve värvimise kodeerimine: peegeldusvõime, kõrgus, kaugus, RGB

LiDAR-i ulatuse täpsus (RMS 1σ): 2 cm @ 150 m
Maksimaalne toetatud tulu: 5

Skannimisrežiimid: mittekorduv skannimismuster, korduv skannimismuster
FOV: Korduv skaneerimismuster: Horisontaalne 70°, Vertikaalne 3°; Mittekorduv skaneerimismuster: horisontaalne 70°, vertikaalne 75°
Minimaalne tuvastusulatus: 3 m
IMU värskendussagedus: 200 Hz
RGB kaardistamiskaamera andur: 4/3 CMOS, efektiivsed pikslid: 20 MP
Objektiiv: FOV: 84°, formaadi ekvivalent: 24 mm, ava: f/2,8-f/11, teravustamispunktid: 1 m kuni ∞ (autofookusega)
RGB kaardistamiskaamera säriaega: mehaaniline katik: 2-1/2000 s, elektrooniline katik: 2-1/8000 s

Gimbali stabiliseerimissüsteem: 3-teljeline (kallutamine, veeremine, pann)

Toorandmete salvestamine: foto/IMU/punktipilv/GNSS/kalibreerimisfailid

Point Cloud Data Storage: reaalajas modelleerimise andmete salvestamine
Toetatud microSD-kaardid: microSD: järjestikuse kirjutamise kiirus 50 MB/s või rohkem ja UHS-I kiiruse klass 3 või kõrgem; Maksimaalne maht: 256 GB. Kasutage soovitatud microSD-kaarte.
Soovitatavad microSD-kaardid: Lexar 1066x 64 GB U3 A2 V30 microSDXC, Lexar 1066x 128 GB U3 A2 V30 microSDXC, Kingston Canvas Go! Lisaks 128 GB U3 A2 V30 microSDXC, Lexar 1066x 256 GB U3 A2 V30 microSDXC
